10
impermeabilizante con el sumidero o el canalón debe
realizarse mediante adhesivo polimerico o similar.
Instalar preferentemente el sumidero DRY 80 SUMI
con lamina adherida de 75x75, la unión entre laminas
realizarla con adhesivo SEAL PLUS.
Rebosaderos o gárgolas
Las cubiertas planas que tengan un paramento vertical
que las delimite en todo su perímetro, deben disponer
de rebosaderos cuando en la cubierta exista una sola
bajante, cuando se prevea que, si se obtura una bajante,
el agua acumulada no pueda evacuar por otras bajantes
y cuando la obturación de una bajante pueda producir
una carga en la cubierta que comprometa la estabilidad
de soporte resistente.
El rebosadero debe disponerse a una altura intermedia
entre la del punto más bajo y la del más alto de la
entrega de la impermeabilización al paramento vertical
y en todo caso a un nivel más bajo de cualquier
acceso a la cubierta con una pendiente favorable a la
evacuación.
Para facilitar el encuentro con los puntos mas
conflictivos, recomendamos instalar REVESTECH ®
GÁRGOLA, dotada de lámina adherida para facilitar la
unión y estanqueidad de la cubierta.
Encuentro de la cubierta con elementos
pasantes
Los elementos pasantes deben situarse separados
50 cm como mínimo de los encuentros con los
paramentos verticales y de los elementos que
sobresalgan de la cubierta.
Deben disponerse elementos de protección
prefabricados o realizados in situ, que deben ascender
por el elemento pasante 20 cm como mínimo por
encima de la protección de la cubierta.
Estos elementos de protección se tratarán como se
describe para los paramentos verticales (punto 5.2).
• Si el sistema debe incorporar una capa antipunzonante
bajo la membrana de impermeabilización formada
con lámina REVESTECH ® DRY 80, colocar esa capa
dejando sin cubrir unos 30 cm anteriores al encuentro y
proceder sobre esta zona como se ha descrito.
Encuentro de la cubierta con el borde lateral
El encuentro debe realizarse prolongando la
impermeabilización 7 cm como mínimo sobre el
frente del alero o el paramento, fijándola con adhesivo
cementoso tipo C2 en los 20 / 30 cm anteriores al
borde y con adhesivo SEAL PLUS sobre el frente.
En todo caso, la prolongación de la
impermeabilización sobre el frente del alero o el
paramento debe ser protegida de la exposición a la
luz. De no ser posible, dentro del limite de la zona
protegida debe realizarse la impermeabilización con
REVESTECH ® DRY 80.

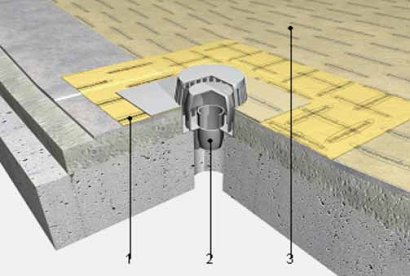

Encuentro de la cubierta con un sumidero
El sumidero debe disponer de un ala de 10 cm de
anchura como mínimo en el borde superior y debe estar
provisto de un elemento de protección para retener
los sólidos que puedan obturar la bajante. En cubiertas
transitables este elemento debe estar enrasado con la
capa de protección y en cubiertas no transitables, este
elemento debe sobresalir de la capa de protección.
El elemento que sirve de soporte de la
impermeabilización debe rebajarse alrededor de los
sumideros lo suficiente para que después de haberse
dispuesto la impermeabilización siga existiendo una
pendiente adecuada en el sentido de la evacuación.
El borde superior del sumidero debe quedar por debajo
del nivel de escorrentía de la cubierta. El sumidero debe
estar separado 50 cm como mínimo de los encuentros
con los paramentos verticales o con cualquier otro
elemento que sobresalga de la cubierta.
La impermeabilización debe prolongarse 10 cm como
mínimo por encima de las alas. La unión de la lámina
1.
Lámina DRY 80
2.
banda DRY 80
1
2
1 y 2.
Sumidero con lámina adherida
3.
Lámina DRY 80
1
2
3
